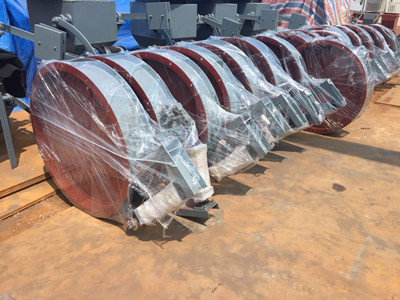

通風蝶閥簡介：

蝶閥是一種結構簡單的調節閥，同時也可用于低壓管道介質的開關控制。

通風蝶閥是一種非密閉型蝶閥。

通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中，作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安裝。

結構特點

1.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，結構緊湊、重量輕、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。

2.內無連桿、螺栓等、工作可靠、使用壽命長?？梢远喙の话惭b，不受介質流向影響

用途

通風蝶閥是一種非密閉型蝶閥，廣泛適用于建材、冶金、礦山、電力等生產過程種介質溫度≤300℃公稱壓力為0.1Mpa的管道上，用以連通、啟閉或調節介質量。

工作原理

通風蝶閥分為手動和電動傳動，可由電動機或者渦輪帶動驅動執行機構，使碟板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。

蝶閥分類

按驅動

(1)電動蝶閥

(2)氣動蝶閥

(3)液動蝶閥

(4)電液動蝶閥

氣動蝶閥特點

　　1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。

　　2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。

　　3、流量特性趨直線，調節性能好。

　　4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。

　　5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。

　　6、密封件可更換，且密封可靠達到雙向密封?！?/div>
