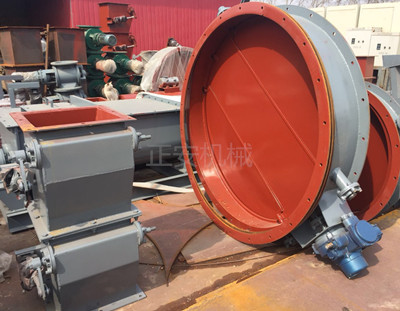

采用中心軸對稱式金屬平面硬密封通風蝶閥結構，閥板與閥底座采用平面金屬硬密封，密封面為不銹鋼材質，具有在高溫下工作不會卡死，且經久耐用的特點。閥體，閥板均為16Mn加強型 焊接結構，閥體內部噴焊硬制合金，閥體閥板為專用大型設備淬火后整體加工，不變形，閥軸為通軸，采用不銹鋼2Cr13,加工閥軸使用機床圓車加工，通軸結構剛性好，閥板不下垂，軸孔采用專用對頭鏜床加工，同軸度好，閥軸兩端為球面調心滾子軸承支撐閥軸。且軸承箱與閥體分開，有效解決了高溫對軸承的影響。閥門啟閉輕便，運行平穩(wěn)可靠，閥門的軸密封采用多重密封，設計時留有填料壓蓋足夠的拆裝，更換空間，方便檢修及維護，軸承采用耐高溫潤滑材質，軸套加工間隙根據經驗選擇匹配適合高溫工況條件。

 通風蝶閥的主要特點：

1、設計新穎，合理，結構獨特，重量輕，啟閉迅速。

2、操力矩小，操作方便，省力靈巧。

3、采用適應的材料以滿足，低，中，高不同介質溫度其及腐蝕性介質等

 采用標準：

蝸輪法蘭式軟密封主要零件材質：橡膠聚四氟，蝶板灰鑄鐵，球墨鑄鋼，鑄鋼，不銹鋼及特殊材料，密封圈，球墨鑄鋼，合金鋼，不銹鋼，閥桿2Cr13填料，O型圈，柔性石墨，蝶閥密封材料選用適用溫度，材料品種，氯丁橡膠，乙丙橡膠，聚四氟乙烯，硅橡膠。耐溫度80度，90度，200度。耐低溫零下40度，零下70度 。

 本產品蝶閥采用三維偏心原理設計，使密封面的空間運動軌跡達到合理化，密封面相互之間無磨擦，無干擾加之密封材料選擇得當，從而使蝶閥的密封性，耐腐蝕性。另外蝶閥可分為調節(jié)型和開關式：體積小巧；使用方便，采用單相電源，接線簡單，采用獨創(chuàng)的球型結構使觀察更方便，免加沒免點檢，防水防銹，保護裝置有雙重限位，過熱和過載保護。
